ए को कार्य सिद्धान्तसर्किट ब्रेकरअनुगमन, न्याय, र कार्यान्वयनको मूल तर्कको वरिपरि घुम्छ। यसको बिल्ट-इन ट्रिपिङ मेकानिजम र चाप बुझाउने प्रणाली मार्फत, यसले सामान्य सर्किट स्विचिङ नियन्त्रण र दोषपूर्ण सर्किटहरूको द्रुत विच्छेदन प्राप्त गर्दछ। यसलाई दुई भागमा विभाजन गर्न सकिन्छ: सामान्य सञ्चालन राज्य र दोष संरक्षण राज्य। चाप बुझाउने प्रणाली एक प्रमुख सहायक घटक हो जसले भरपर्दो विच्छेदन सुनिश्चित गर्दछ।
सामान्य अपरेटिङ स्टेट: सर्किट जडान र विच्छेदन
म्यानुअल/इलेक्ट्रिक क्लोजिङ: अपरेटरले सर्किट ब्रेकरको चलिरहेको सम्पर्कलाई स्थिर सम्पर्कमा सार्न, सम्पर्क स्थापना गर्न र सर्किट बन्द गर्न, सामान्य पावर प्रसारणको लागि अनुमति दिँदै ह्यान्डल वा विद्युतीय संयन्त्र प्रयोग गर्दछ। बन्द भएपछि, लक गर्ने संयन्त्रले सर्किट निरन्तरता कायम राख्दै, बन्द स्थितिमा चलिरहेको सम्पर्कलाई ठीक गर्दछ।
म्यानुअल विच्छेदन: जब विच्छेदन ह्यान्डल तानिन्छ, लक गर्ने संयन्त्र अनलक हुन्छ, र रिटर्न स्प्रिङको बलले चलिरहेको सम्पर्कलाई स्थिर सम्पर्कबाट अलग पार्छ, सर्किट तोड्छ। यदि यस समयमा वर्तमान सानो छ भने, सम्पर्कहरू बीच उत्पन्न चाप आफै निभ्नेछ।
दोष संरक्षण अवस्था: स्वचालित ट्रिपिङ र सर्किट विच्छेदन
जब सर्किटले ओभरलोड, सर्ट सर्किट, वा अन्डरभोल्टेज जस्ता त्रुटिहरू अनुभव गर्दछ, बिल्ट-इन ट्रिप एकाईले स्वचालित ट्रिपिङ प्राप्त गर्दै लक गर्ने संयन्त्रलाई अनलक गर्न ट्रिगर गर्नेछ। विभिन्न गल्तीहरू विभिन्न ट्रिपिङ सिद्धान्तहरूसँग मेल खान्छ:
ओभरलोड संरक्षण (थर्मल ट्रिपिङ सिद्धान्त)
कोर कम्पोनेन्ट: बिमेटेलिक स्ट्रिप (महत्वपूर्ण रूपमा फरक थर्मल विस्तार गुणांकका साथ दुई धातु स्ट्रिपहरू मिलेर बनेको)।
काम गर्ने तर्क: जब सर्किट ओभरलोड हुन्छ, वर्तमान लगातार मूल्याङ्कन गरिएको मूल्य भन्दा बढि हुन्छ, जसले बाइमेटेलिक स्ट्रिपलाई मोड्न र तताउने कारण विकृत गर्दछ। जब विरूपण थ्रेसहोल्डमा पुग्छ, यसले लक गर्ने संयन्त्रलाई अनलक गर्न धकेल्छ, र चलिरहेको सम्पर्कले वसन्तको कार्य अन्तर्गत सर्किटलाई विच्छेद गर्दछ।
सर्ट सर्किट संरक्षण (विद्युत चुम्बकीय ट्रिपिङ सिद्धान्त)
कोर कम्पोनेन्ट: विद्युत चुम्बकीय कुण्डल (फलामको कोरमा घाउ)।
कार्य गर्ने तर्क: जब सर्ट सर्किट हुन्छ, वर्तमान तुरुन्तै दशौं वा सयौं गुणा मूल्याङ्कन गरिएको मानमा बढ्छ। विद्युत चुम्बकीय कुण्डले बलियो विद्युत चुम्बकीय बल उत्पन्न गर्छ, फलामको कोरलाई ताल्चा लगाउने मेकानिजममा प्रहार गर्न आकर्षित गर्छ, तुरुन्तै यसलाई अनलक गर्छ।
सुविधाहरू: मिलिसेकेन्ड-स्तर द्रुत कार्य; धेरै छोटो समयमा सर्किट विच्छेद गर्न सक्छ, उपकरणमा चाप क्षति रोक्न वा आगो निम्त्याउन। अन्डरभोल्टेज/भोल्टेज घाटा संरक्षण (अण्डरभोल्टेज ट्रिप सिद्धान्त)
कार्य गर्ने तर्क: जब भोल्टेज मूल्याङ्कन गरिएको मूल्यको लगभग 70% भन्दा कम हुन्छ वा पूर्ण रूपमा हराउँछ, ट्रिप कोइलको विद्युत चुम्बकीय बल गायब हुन्छ, र फलामको कोर, वसन्तको कार्य अन्तर्गत, लकलाई अनलक गर्न ट्रिगर गर्दछ, यसरी सर्किट विच्छेदन गर्दछ।
प्रकार्य: कम भोल्टेजको कारणले उपकरणलाई खराब हुनबाट र क्षतिग्रस्त हुनबाट रोक्छ, र शक्ति पुनर्स्थापना हुँदा अचानक उपकरण स्टार्टअपको कारणले सुरक्षा खतराहरूबाट पनि बचाउँछ।

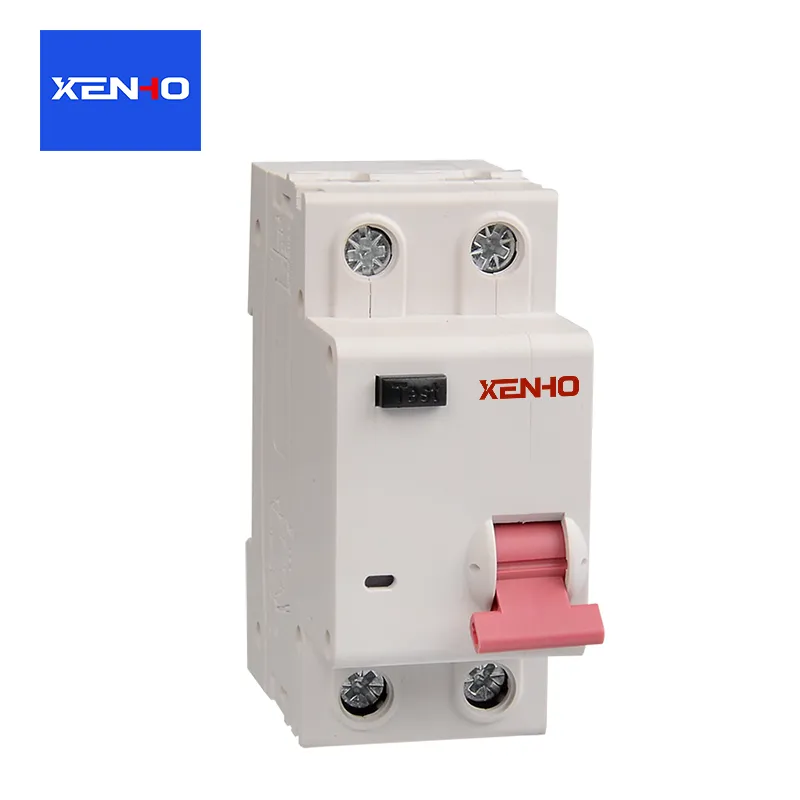

चुहावट संरक्षण (अवशिष्ट वर्तमान संरक्षण सिद्धान्त)
कोर कम्पोनेन्ट: शून्य अनुक्रम वर्तमान ट्रान्सफर्मर।
कार्य तर्क: सामान्य परिस्थितिहरूमा, चरण रेखामा वर्तमान र तटस्थ रेखा परिमाणमा बराबर र दिशामा विपरीत हुन्छन्। ट्रान्सफर्मर कोरमा चुम्बकीय प्रवाहले एकअर्कालाई रद्द गर्दछ, परिणामस्वरूप कुनै प्रेरित वर्तमान उत्पादन हुँदैन; जब चुहावट हुन्छ (जस्तै व्यक्तिलाई बिजुलीको झटका), करेन्टको अंश जमिनबाट बग्छ, जसले दुई-चरण करेन्टमा असन्तुलन निम्त्याउँछ। ट्रान्सफर्मरले एक प्रेरित संकेत उत्पन्न गर्दछ, ट्रिप उपकरण ट्रिगर गर्दछ।
विशेषताहरू: कम अपरेटिङ थ्रेसहोल्ड (सामान्यतया 30mA), व्यक्तिगत सुरक्षालाई प्राथमिकता दिँदै।
